TCVN 8261:2009 là tiêu chuẩn quốc gia quy định phương pháp thử không phá hủy bằng quang đàn hồi để xác định ứng suất bề mặt và ứng suất cạnh của kính xây dựng. Tiêu chuẩn này được xây dựng dựa trên ASTM C1279-05, áp dụng cho kính tôi nhiệt, kính bán tôi và kính ủ, giúp kiểm soát chất lượng kính an toàn. Cùng ACC Vũng Tàu tìm hiểu rõ hơn để áp dụng hiệu quả.

1. Tiêu chuẩn Việt Nam TCVN 8261:2009 là gì?  Ý nghĩa

Tiêu chuẩn này cung cấp phương pháp đo ứng suất kính một cách khoa học, không phá hủy, giúp đảm bảo an toàn và chất lượng sản phẩm kính xây dựng.

• Định nghĩa và mục đích chính: TCVN 8261:2009 quy định phương pháp quang đàn hồi không phá hủy để xác định ứng suất bề mặt và ứng suất cạnh của kính tôi nhiệt, kính bán tôi và kính ủ. Mục đích là kiểm soát ứng suất dư trong kính, đảm bảo kính đạt yêu cầu an toàn, tránh vỡ tự phát hoặc giảm độ bền khi sử dụng.
• Phạm vi áp dụng cụ thể: Tiêu chuẩn áp dụng cho kính xây dựng dạng phẳng, bao gồm kính tôi nhiệt an toàn, kính bán tôi và kính ủ dùng trong cửa sổ, vách kính, lan can, mặt dựng. Phương pháp phù hợp cho cả sản xuất, kiểm tra chất lượng và nghiệm thu công trình.
• Các loại kính không áp dụng: Không áp dụng cho kính tôi bằng hóa chất (chemically strengthened glass) vì cơ chế tạo ứng suất khác biệt. Việc giới hạn này đảm bảo phương pháp quang đàn hồi chỉ dùng cho kính tôi nhiệt và kính ủ.
• Liên hệ với tiêu chuẩn quốc tế: Dựa trên ASTM C1279-05, tiêu chuẩn này giúp sản phẩm kính Việt Nam đáp ứng yêu cầu quốc tế, hỗ trợ xuất khẩu và sử dụng trong các công trình có tiêu chuẩn cao.

2. TCVN 8261:2009 – Nguyên lý và hai phương pháp đo chính

TCVN 8261:2009 dựa trên hiện tượng quang đàn hồi, giúp đo ứng suất kính một cách chính xác và không xâm lấn sản phẩm.

• Nguyên lý quang đàn hồi: Khi kính chịu ứng suất, vật liệu trở nên lưỡng chiết, làm chậm khác nhau giữa hai tia phân cực vuông góc. Độ chậm tương đối tỷ lệ thuận với ứng suất, được đo bằng tấm bù chậm và kính phân cực, phân tích để xác định giá trị ứng suất bề mặt hoặc cạnh.
• Phương pháp đo ứng suất bề mặt: Sử dụng chùm tia sáng gần song song với bề mặt kính, qua lăng kính và tấm bù chậm để quan sát vân giao thoa. Phương pháp này đo ứng suất lớp bề mặt mỏng, đặc biệt quan trọng với kính tôi nhiệt vì ứng suất nén bề mặt quyết định độ an toàn.
• Phương pháp đo ứng suất cạnh: Sử dụng chùm tia vuông góc với cạnh kính, quan sát vân sọc gần cạnh qua kính phân cực và tấm bù. Phương pháp này đánh giá ứng suất cạnh – yếu tố gây vỡ tự phát nếu không kiểm soát tốt trong quá trình tôi kính.
• Ưu điểm không phá hủy: Cả hai phương pháp đều không làm hỏng mẫu, cho phép kiểm tra toàn bộ sản phẩm hoặc lấy mẫu đại diện. Điều này giúp tiết kiệm chi phí và đảm bảo kiểm soát chất lượng liên tục trong sản xuất.

Xem thêm: Tiêu chuẩn Việt Nam TCVN 6017:1995 là gì? những điều cần biết

3. Thiết bị và yêu cầu kỹ thuật theo TCVN 8261:2009

Tiêu chuẩn quy định chi tiết thiết bị để đảm bảo phép đo có độ chính xác cao và độ lặp lại tốt.

• Thiết bị đo ứng suất bề mặt: Bao gồm nguồn sáng laze, kính phân cực, kính phân tích, tấm bù chậm và lăng kính tiếp xúc. Thiết bị phải đo được góc vân giao thoa chính xác, với bảng chuyển đổi từ góc đo sang ứng suất (MPa, psi, kgf/cm²) do nhà sản xuất cung cấp.

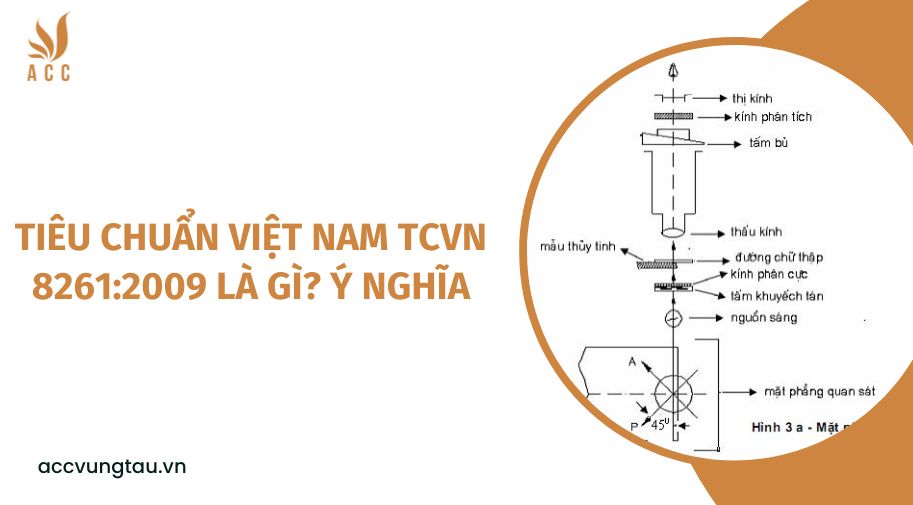

• Thiết bị đo ứng suất cạnh: Sử dụng kính phân cực đặt 45° với cạnh kính, kính phân tích vuông góc, độ phóng đại ít nhất 20 lần. Thiết bị cần quan sát rõ đường vân sọc gần cạnh và tấm nêm bù chia độ 1 nm để đo độ chậm quang học chính xác.
• Yêu cầu về mẫu thử: Mẫu phải ổn định ít nhất 6 giờ trong môi trường thử trước khi đo để loại bỏ ảnh hưởng nhiệt độ. Mẫu cần sạch, không có vết bẩn hoặc dầu mỡ ảnh hưởng đến đường truyền tia sáng.
• Hệ số quang ứng suất: Hằng số C (Brewster) cho kính nổi thường từ 2,55 đến 2,65, được xác định theo ASTM C770. Hằng số này là yếu tố quan trọng để chuyển đổi độ chậm quang học thành ứng suất thực tế.

Xem thêm: Tiêu chuẩn Việt Nam TCVN 6157:1996

4. Quy trình thực hiện đo theo TCVN 8261:2009

Quy trình đo được thực hiện cẩn thận để đảm bảo kết quả chính xác và có thể lặp lại.

• Chuẩn bị mẫu và xác định mặt đo: Làm sạch bề mặt mẫu, dùng đèn UV STI-4 để xác định mặt tiếp xúc thiếc (mặt mờ hơn). Việc xác định đúng mặt đo rất quan trọng vì ứng suất bề mặt hai mặt kính tôi nhiệt thường khác nhau.
• Đo ứng suất bề mặt: Nhỏ giọt chất lỏng MIF-154 lên mặt đo, đặt thiết bị, điều chỉnh nét vân giao thoa và quay đĩa chia độ đến khi vạch đen trùng vân ứng suất. Ghi góc đo và tra bảng chuyển đổi để tính ứng suất theo công thức S = K.tg q.
• Đo ứng suất cạnh: Đặt thiết bị sát cạnh kính, đo độ sâu vùng gia công bằng thước cặp, quan sát vân sọc và dùng tấm nêm bù để đo độ chậm. Với cạnh nghiêng sâu >0,25 mm, áp dụng phương trình ngoại suy Re = 3,8R1 – 2,8R2 để tính chính xác.
• Xử lý khi vân giao thoa không rõ: Kiểm tra lại chất lỏng đo, vị trí tấm bù, tiếp xúc lăng kính và vệ sinh bề mặt. Nếu vẫn không rõ, có thể do nguồn sáng yếu hoặc lăng kính hỏng, cần thay thế hoặc hiệu chỉnh thiết bị.

5. Tính toán kết quả và báo cáo theo TCVN 8261:2009

Tiêu chuẩn quy định rõ cách tính và báo cáo để đảm bảo kết quả có giá trị pháp lý và khoa học.

• Tính ứng suất bề mặt: Dùng công thức S = K.tg q cho từng hướng đo, lấy trung bình nếu chênh lệch góc nhỏ hơn 10°. Khi chênh lệch lớn, tính ứng suất lớn nhất và nhỏ nhất để đánh giá phân bố ứng suất trên bề mặt kính.
• Tính ứng suất cạnh: Dựa trên độ chậm Re và chiều dày kính, tính Se theo công thức liên quan hằng số quang học CB (Brewster). Kết quả giúp xác định ứng suất nén cạnh có đủ để đảm bảo kính an toàn hay không.
• Báo cáo thử nghiệm: Báo cáo phải ghi đầy đủ thông tin: đặc điểm mẫu, vị trí đo, chiều dày kính, kết quả đo, ngày thử và người thực hiện. Báo cáo chi tiết này là cơ sở cho nghiệm thu sản phẩm và giải quyết tranh chấp chất lượng.
• Ý nghĩa kiểm soát ứng suất: Ứng suất bề mặt nén đủ lớn giúp kính chịu lực va đập tốt, trong khi ứng suất cạnh kiểm soát tốt tránh vỡ tự phát. Tiêu chuẩn giúp nhà sản xuất đảm bảo kính đạt tiêu chuẩn an toàn theo quy định.

6. Câu hỏi thường gặp về TCVN 8261:2009

TCVN 8261:2009 dùng để đo loại kính nào?

Tiêu chuẩn áp dụng cho kính tôi nhiệt, kính bán tôi và kính ủ dạng phẳng, không áp dụng cho kính tôi bằng hóa chất do cơ chế tạo ứng suất khác biệt.

Tại sao cần xác định mặt tiếp xúc thiếc trước khi đo?

Mặt tiếp xúc thiếc (mặt dưới) thường có ứng suất khác mặt trên, việc xác định bằng đèn UV giúp đo đúng mặt cần kiểm tra, đảm bảo kết quả phản ánh chính xác đặc tính kính.

Chất lỏng MIF-154 dùng để làm gì?

Chất lỏng này có chiết suất tương đương kính, giúp loại bỏ phản xạ bề mặt, làm rõ vân giao thoa khi đo ứng suất bề mặt, không dùng chất lỏng khác để tránh hỏng thiết bị.

Ứng suất cạnh có vai trò gì trong kính an toàn?

Ứng suất nén cạnh giúp giảm nguy cơ vỡ tự phát từ các khuyết tật cạnh, tiêu chuẩn yêu cầu đo để đảm bảo kính đạt mức an toàn theo quy định kỹ thuật.

TCVN 8261:2009 đóng vai trò quan trọng trong việc kiểm soát chất lượng kính xây dựng tại Việt Nam, đảm bảo kính an toàn và bền vững trong sử dụng. Tiêu chuẩn cung cấp phương pháp đo không phá hủy chính xác, giúp nhà sản xuất và chủ đầu tư kiểm tra ứng suất hiệu quả. Hãy đồng hành cùng ACC Vũng Tàu để cập nhật thêm nhiều thông tin hữu ích khác.
